3.2.6 Снятие и установка датчика скорости автомобиля

3.2.5. Снятие и установка датчика скорости автомобиля

Снятие Отсоедините провод от отрицательного вывода аккумуляторной батареи. Отсоединить разъем датчика скорости автомобиля 1.

Рис. 3.43. Снятие датчика скорости автомобиля

Снимите датчик скорости автомобиля 2 (рис. 3.43).
Установка

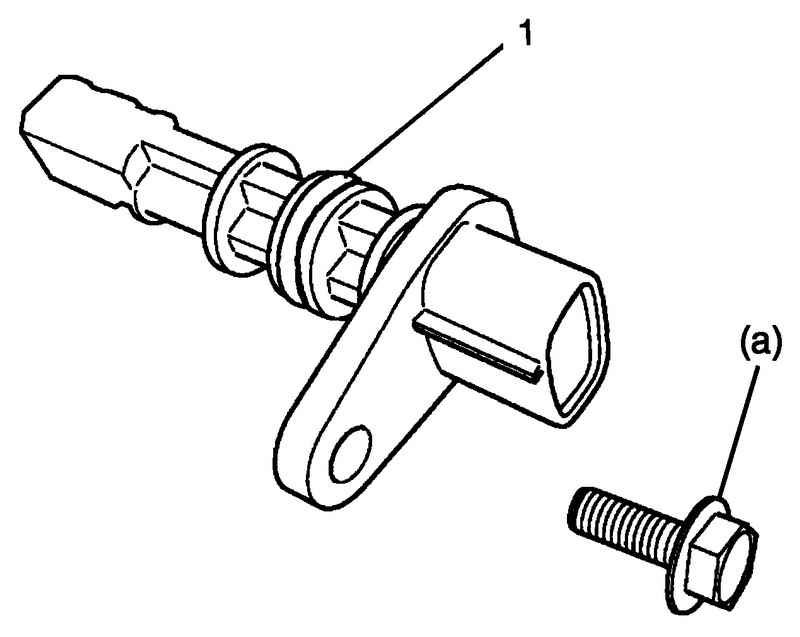

Рис. 3.44. Новое уплотнительное кольцо

Нанести масло на новое уплотнительное кольцо 1, а затем установите датчик скорости автомобиля на коробку передач (рис. 3.44). Момент затяжки болта датчика скорости автомобиля (a): 5,5 Н·м.

Рис. 3.45. Установк датчика скорости автомобиля

Подключите разъем датчика скорости автомобиля 1 (рис. 3.45). Подключите провод к отрицательному выводу аккумуляторной батареи.
