Автомобиль Suzuki Liana (Сузуки Лиана)Все автомобили » Suzuki Liana (Сузуки Лиана) . 3.3.7 Регулировка троса выбора передачи3.3.6. Регулировка троса выбора передачи
Переместите рычаг переключения передач к датчику режима коробки передач положение «N». Снимите регулятор (конец троса) со штифта рычага селектора.
Освободите стопорную пластину 1, которая ограничивает перемещение держателя наконечника троса 2 (рис. 3.94).

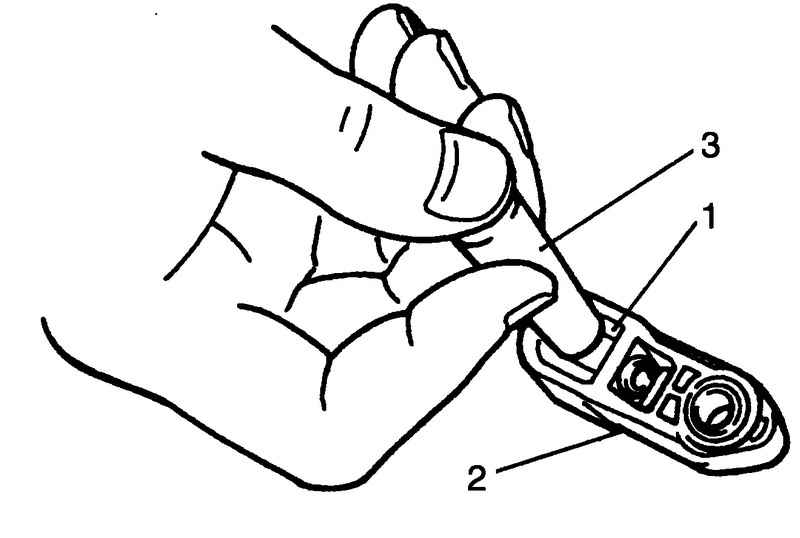

Вытолкните держатель наконечника троса 1 из проушины 2 при помощи соответствующего инструмента 3, чтобы отцепить трос (рис. 3.95). Переведите рычаг селектора в положение «N». Нанесите консистентную смазку на штифт рычага селектора и установите на него регулятор (конец троса). Удерживая рычаг селектора и датчик режима коробки передач в положении «N», наденьте держатель наконечника троса 1 до захвата им троса. Установите стопорную пластину 2, чтобы закрепить держатель наконечника троса (рис. 3.95).
После того, как трос выбора передачи был установлен, проверьте следующее. Толкните автомобиль предварительно установив рычаг селектора в положение «P». Автомобиль не должен двигаться. Автомобиль не двигается, если рычаг селектора установлен в положение «N». Автомобиль двигается, если рычаг селектора установлен в положение «D», «2» и « L». Автомобиль двигается назад, если рычаг селектора установлен в положение «R». |
