Автомобиль Suzuki Liana (Сузуки Лиана)Все автомобили » Suzuki Liana (Сузуки Лиана) . 5.2.9 Проверка свободного хода рулевого колеса5.2.8. Проверка свободного хода рулевого колесаПроверьте рулевое колесо на наличие зазоров в осевом и поперечном направлении. При обнаружении неисправности, отремонтируйте или замените.

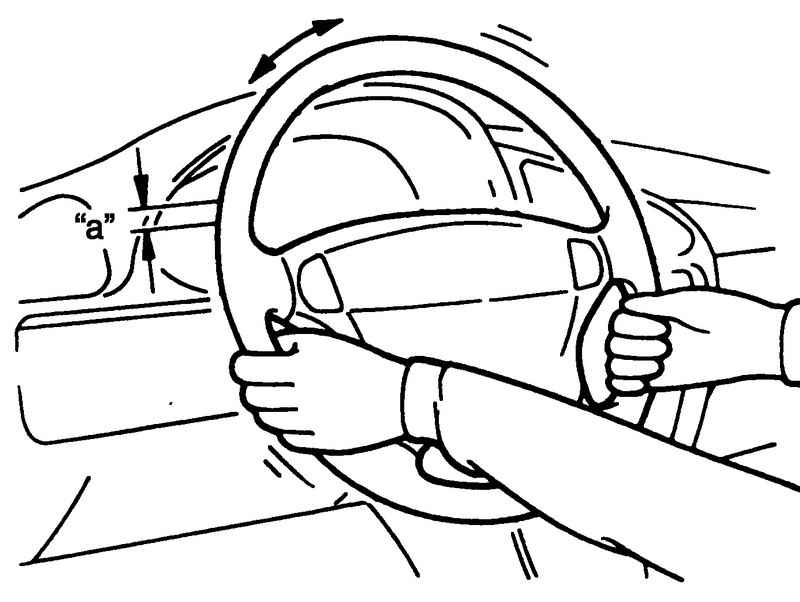

Проверьте свободный ход рулевого колеса, рулевое колесо должно находиться в положении прямолинейного движения, двигатель должен быть остановлен (рис. 5.34). Если свободный ход рулевого колеса не соответствует норме, проверьте следующее и замените при необходимости. – износ шарового пальца наконечника рулевого тяги – износ нижнего шарового шарнира – износ шарнира рулевого вала – износ или повреждение шестерни или рейки рулевого механизма – зазоры во всех соединениях Свободный ход рулевого колеса «a»: 0–30 мм. |
