2.3.9 Проверка реле вентилятора системы охлаждения

2.3.8. Проверка реле вентилятора системы охлаждения

Отсоедините провод от отрицательного вывода аккумуляторной батареи. Выньте реле №1 (1), №2 (2) и №3 (3) вентилятора системы охлаждения радиатора из гнезд в блоке реле.

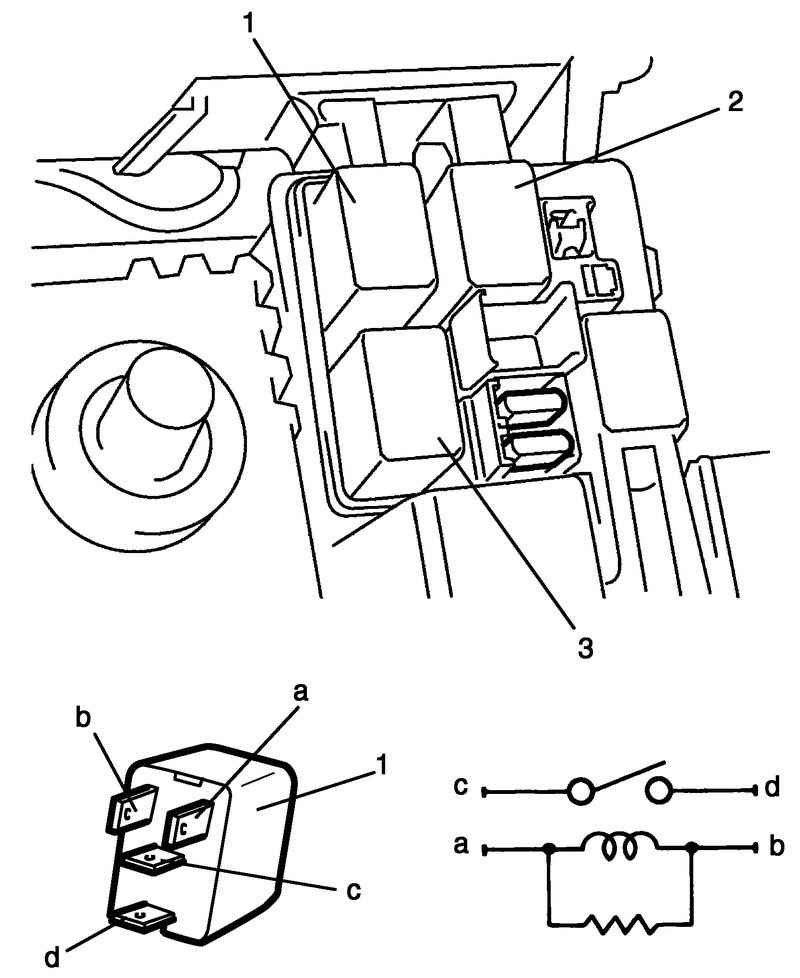

Рис. 2.193. Проверка реле вентилятора системы охлаждения

Проверьте отсутствие электрического контакта между выводами «c» и «b». Если электрический контакт есть, замените реле (рис. 2.193). Подключите положительный вывод аккумуляторной батареи к выводу «b» реле. Подключите отрицательный вывод аккумуляторной батареи к выводу «a» реле. Проверьте наличие электрического контакта между выводами «c» и «d». Если при подключении реле к аккумуляторной батарее электрического контакта нет, замените реле (рис. 2.193).
