Автомобиль Suzuki Liana (Сузуки Лиана)Все автомобили » Suzuki Liana (Сузуки Лиана) . 2.8.12 Главное реле, реле топливного насоса, реле компрессора системы кондиционирования воздуха и реле вентилятора конденсатора системы кондиционирования воздуха2.8.11. Главное реле, реле топливного насоса, реле компрессора системы кондиционирования воздуха и реле вентилятора конденсатора системы кондиционирования воздухаПроверка

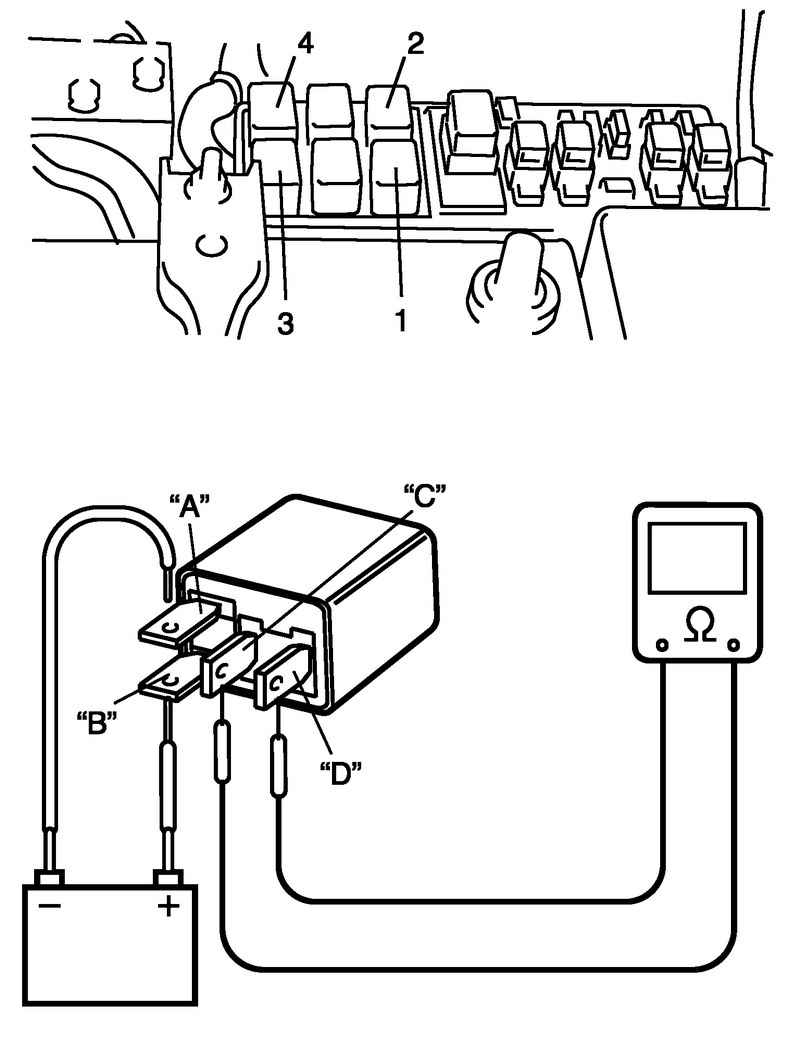

Отсоедините провод от отрицательного вывода аккумуляторной батареи. Выньте главное реле 1, реле топливного насоса 2, реле компрессора системы кондиционирования воздуха 3 и реле вентилятора конденсатора системы кондиционирования воздуха 4. Проверьте отсутствие электрического контакта между выводами «C» и «D». Если электрический контакт есть, замените реле. Подключите положительный вывод аккумуляторной батареи к выводу «B» реле. Подключите отрицательный вывод аккумуляторной батареи к выводу «A» из реле. Проверьте наличие электрического контакта между выводами «C» и «D». Если при подключении реле к аккумуляторной батарее электрического контакта нет, замените реле. |
