1.4.2 Отопление
1.4.1. Отопление

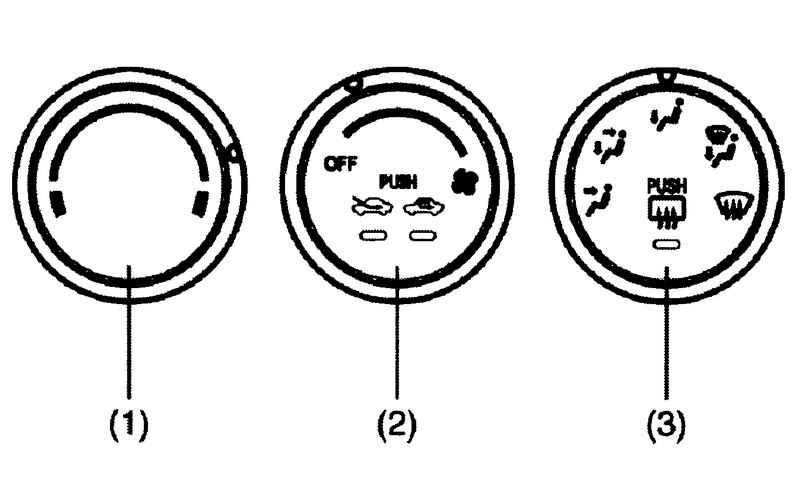

Регулятор температуры (1)
Поворотом кнопки выбирается желаемая температура.
Регулятор скорости вентилятора/ Селектор забора воздуха (2)
Поворотом кнопки включается вентилятор и устанавливается скорость его работы, нажатием же выбирается один из следующих режимов забора воздуха.
Свежий воздух
|

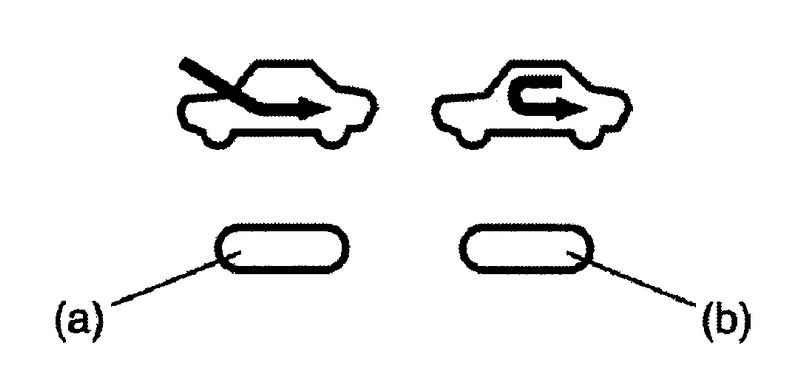

Рис. 1.94. Индикаторы поступления свежего воздуха в салон
|
При включении этого режима загорается индикатор (а) и начинается забор наружного воздуха.
Рециркуляция наружного воздуха
При включении этого режима загорается индикатор (b), доступ наружного воздуха перекрывается и в салоне начинает циркулировать внутренний воздух. Режим удобен при движении в пыльном или загазованном воздухе (например, в тоннелях), а также при желании быстро понизить температуру воздуха в салоне. Один режим сменяется другим после каждого нажатия кнопки селектора.

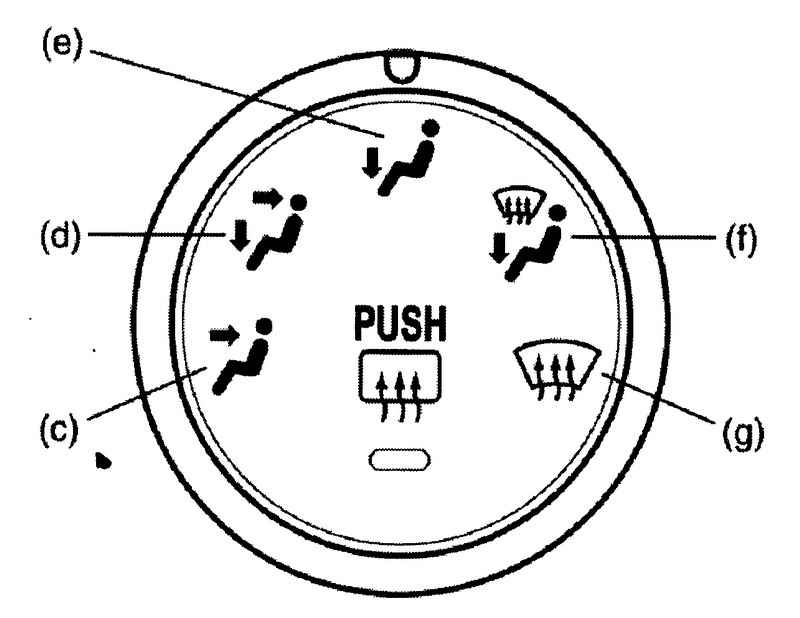

Селектор функций (3)
Этот регулятор служит для выбора одной из следующих функций.

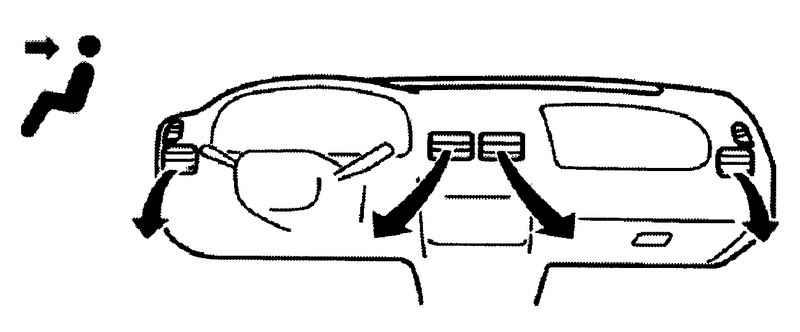

Вентиляция (с)
Подогретый воздух выходит из центральных и боковых сопел.

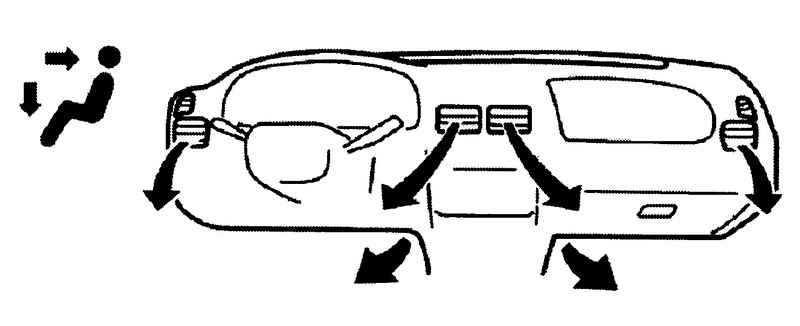

Двухслойная подача (d)
Подогретый воздух подается из нижних сопел, а более прохладный – из центральных и боковых. Но если регулятор температуры 1 повернут до конца в положение «холодно» или «горячо», температура воздуха в обоих слоях подачи одинакова.

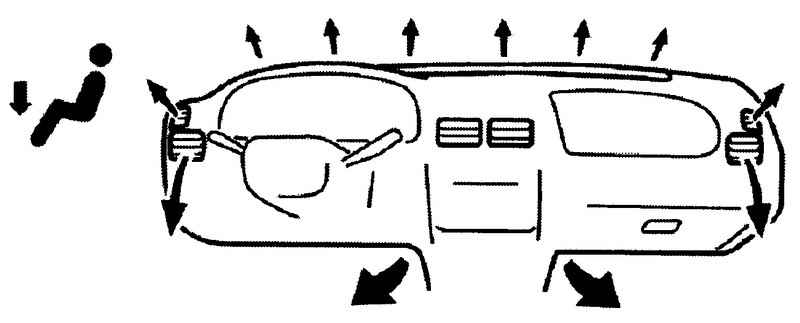

Обогрев (е)
Подогретый воздух выходит из нижних сопел и боковых сопел, а также не – много из сопел, предотвращающих запотевание ветрового стекла и боковых стёкол.
Обогрев и устранение запотевания (f)
|
Рис. 1.99. Схема режима обогрева и устранения запотевания
|
Подогретый воздух выходит из нижних сопел, сопел, предотвращающих запотевание ветрового стекла и боковых стёкол, а также из боковых сопел.
Устранение запотевания (д)
Подогретый воздух выходит из сопел, предотвращающих запотевание ветрового стекла и боковых стёкол, и из боковых сопел.
ПРИМЕЧАНИЕ
Когда селектором 3 выбирается одна из последних двух функций (f unu g), автоматически включается режим забора свежего воздуха.
|
|
|
