Автомобиль Suzuki Liana (Сузуки Лиана)Все автомобили » Suzuki Liana (Сузуки Лиана) . 3.4.10 Снятие и установка карданного вала3.4.9. Снятие и установка карданного валаСнятие Поднимите автомобиль. Перед снятием карданного вала сделайте установочные метки 2 на фланце и карданном вале, как показано.

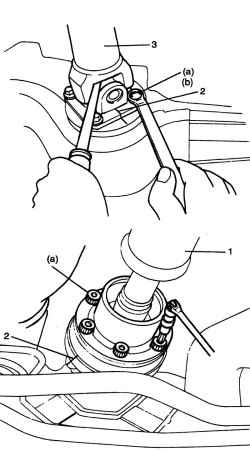

Отделите карданный вал №2 (3) от фланца заднего дифференциала (рис. 3.161). Отделите карданный вал №1 (1) от выходного фланца раздаточной коробки (рис. 3.161).

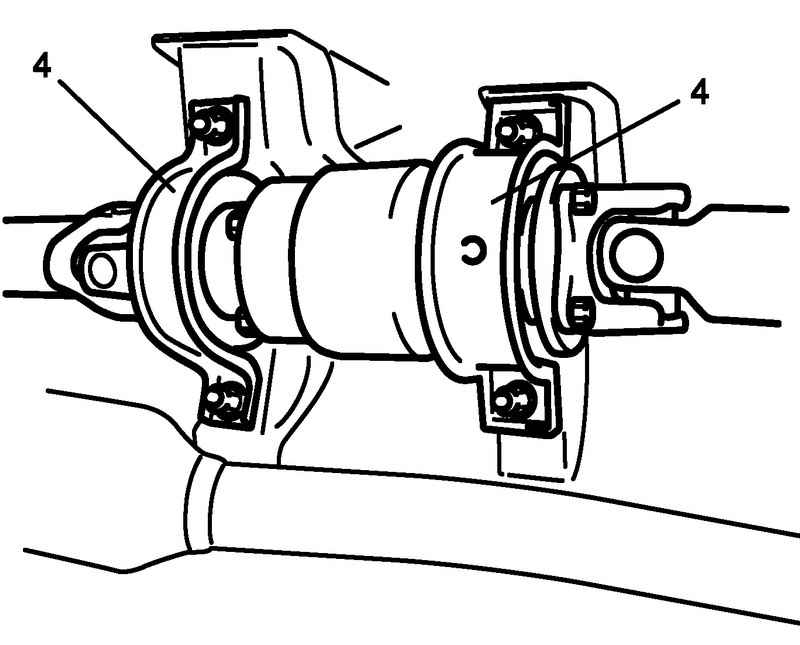

Снимите кронштейны центральной опоры карданного вала 4 с кузова автомобиля (рис. 3.162).
Установка Установка производится в порядке, обратном снятию, за исключением следующего.
При установке карданного вала, совместите установочные метки 2. Иначе, при движении появится вибрация (рис. 3.163). Затяните болты и гайку указанными ниже моментами. Момент затяжки Болт карданного вала №1 (a): 23 Н·м. Болт карданного вала №2 (b): 23 Н·м. Центральный болт крепления (c): 23 Н·м. Гайка центральной опоры (d): 50 Н·м. |
