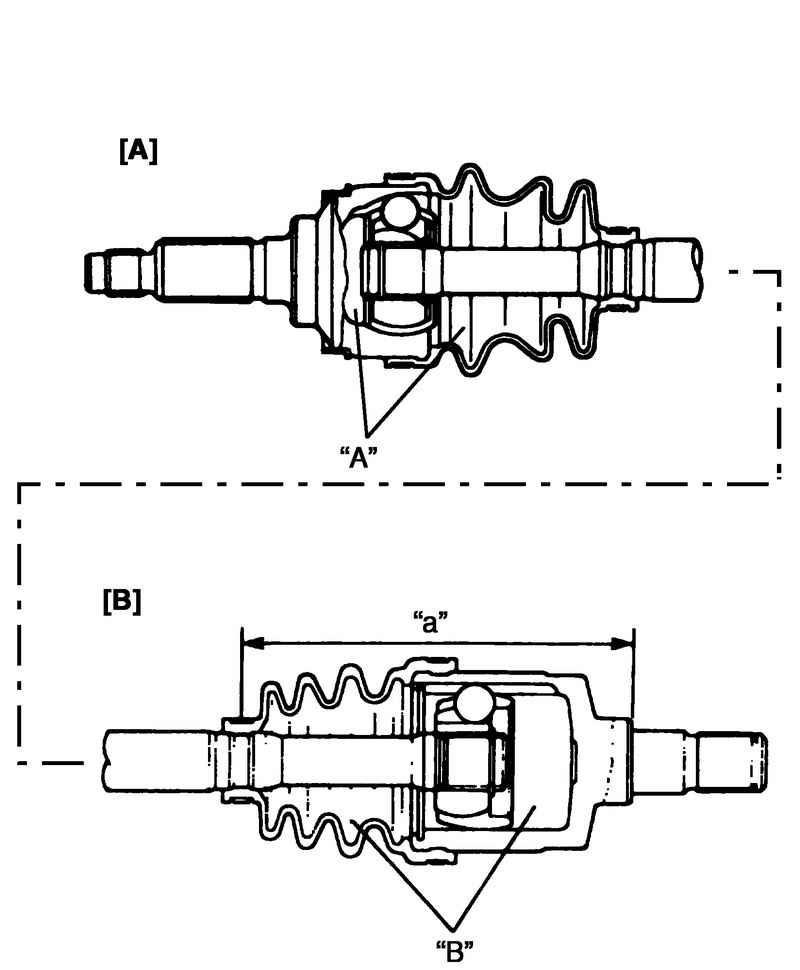

Автомобиль Suzuki Liana (Сузуки Лиана)Все автомобили » Suzuki Liana (Сузуки Лиана) . 3.4.8 Разборка и сборка привода заднего колеса3.4.7. Разборка и сборка привода заднего колесаРазборка Разборка осуществляется по аналогии с действиями описанными с разделе «Разборка и сборка привода переднего колеса».Сборка Описаны отличия от процесса сборки привода переднего колеса. При установке хомута чехла необходимо выдерживать размеры, указанные ниже.
Цвет консистентной смазки «A»: Черная консистентная смазка «B»: Черная консистентная смазка Количество консистентной смазки «A»:35–55 г. «B»:50–70 г. Установочное положение чехла «a»: 143,1–153,1 мм для левого привода. Моменты затяжки резьбовых соединений Внешний болт рычага задней подвески: 90 Н·м; Задний болт рычага задней подвески: 90 Н·м; Гайка приводного вала: 175 Н·м. |
