Автомобиль Suzuki Liana (Сузуки Лиана)Все автомобили » Suzuki Liana (Сузуки Лиана) . 7.1.7 Снятие и установка диода фары7.1.6. Снятие и установка диода фарыСнятие Отсоедините провод от отрицательного вывода аккумуляторной батареи. Снимите вещевой ящик с приборной панели.

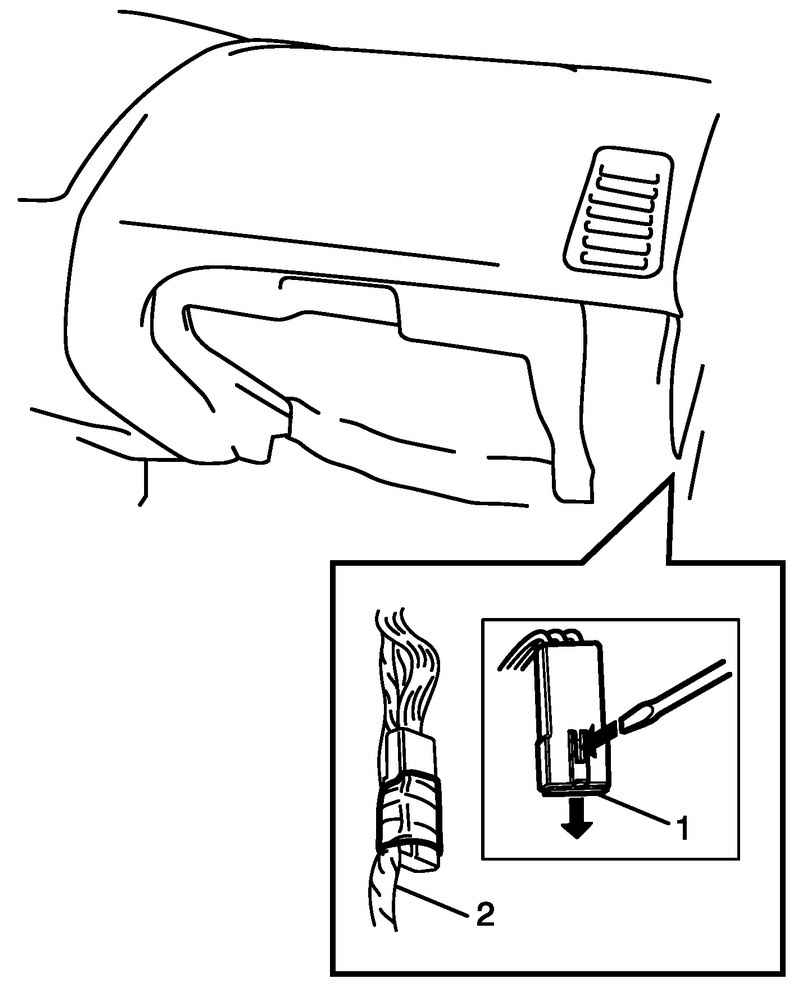

Снимите диод фары 1 с главного жгута 2, как показано на рисунке 7.11. Установка Установка производится в порядке, обратном снятию. Проверка диода фары
Проверьте внутреннюю цепь диода фары 1 универсальным измерительным прибором (диапазон проверки диодов), как показано на рисунке 7.12. При наличии неисправности, замените диод. |
