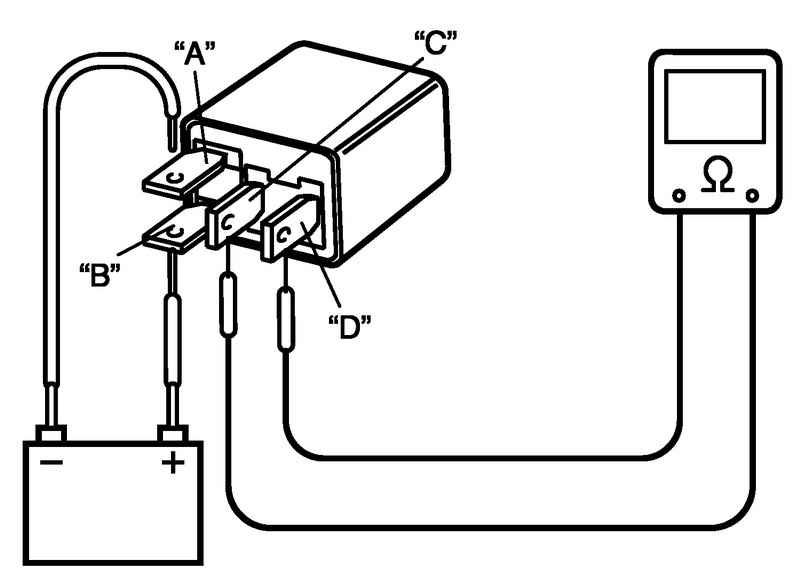

Автомобиль Suzuki Liana (Сузуки Лиана)Все автомобили » Suzuki Liana (Сузуки Лиана) . 7.1.8 Проверка фары, габаритного фонаря, передних / заднего противотуманных фонарей7.1.7. Проверка фары, габаритного фонаря, передних / заднего противотуманных фонарейПроверьте отсутствие электрического контакта между выводами «C» и «D». Если электрический контакт есть, замените реле. Подключите положительный вывод аккумуляторной батареи к выводу «B» реле. Подключите отрицательный вывод аккумуляторной батареи к выводу «A» реле.
Проверьте наличие электрического контакта между выводами «C» и «D». Если при подключении реле к аккумуляторной батарее электрического контакта нет, замените реле (рис. 7.13). |
