7.2.12 Снятие и установка заднего динамика (для моделей с кузовом седан)

7.2.11. Снятие и установка заднего динамика (для моделей с кузовом седан)

Снятие Сложите спинку заднего сиденья.

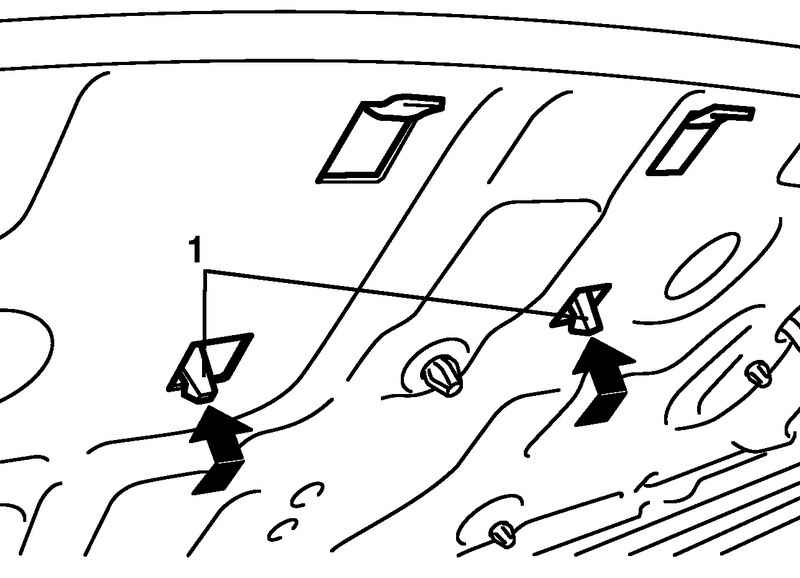

Складывание спинки заднего сиденья Рис. 7.36. Складывание спинки заднего сиденья: 1 – кронштейн верхнего дополнительного сигнала торможения

Снимите верхний дополнительный сигнал торможения (рис. 7.36).

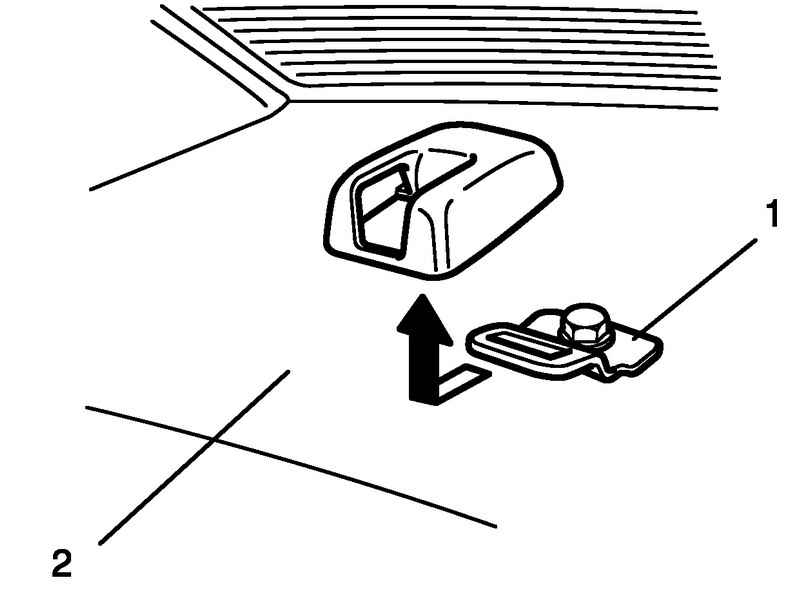

Снятие крепления ремня и накладки Рис. 7.37. Снятие крепления ремня и накладки

Снимите крепление ремня (если имеется) 1 и крышку центрального ремня безопасности (рис. 7.37). Снимите накладку 2 (рис. 7.37).
Снятие заднего динамика Рис. 7.38. Снятие заднего динамика

Отверните крепежный винт заднего динамика 1 (рис. 7.38). Снимите задний динамик 2 с задней панели 3 (рис. 7.38). Отсоедините разъем заднего динамика от заднего динамика 2 (рис. 7.38).
Установка Установка производится в порядке, обратном снятию, с учетом следующего.
Установка заднего динамика Рис. 7.39. Установка заднего динамика

Установите задний динамик так, чтобы белая прокладка 1 была обращена в сторону задней части автомобиля (рис. 7.39).
