Автомобиль Suzuki Liana (Сузуки Лиана)Все автомобили » Suzuki Liana (Сузуки Лиана) . 7.2.6 Проверка концевого выключателя двери задка (для моделей с кузовом универсал)7.2.5. Проверка концевого выключателя двери задка (для моделей с кузовом универсал)

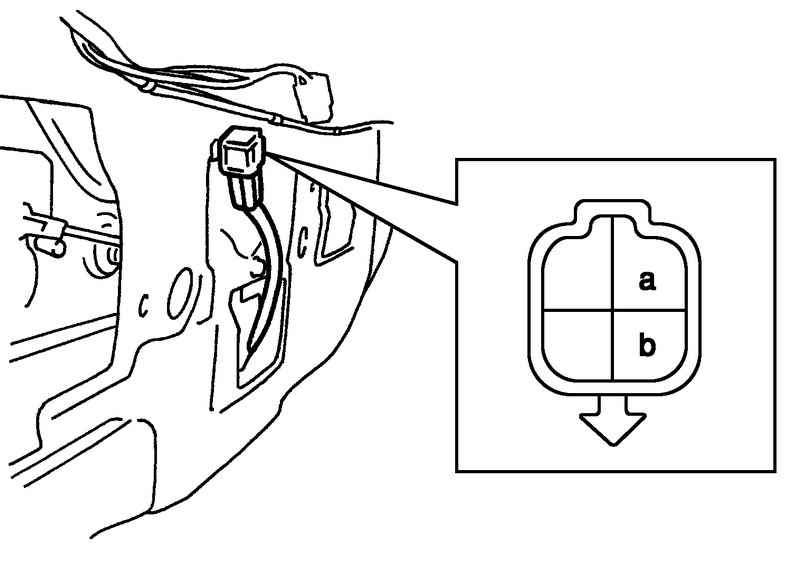

Проверьте наличие цепи между выводом «a» и «b», как показано на рисунке 7.27. Если результат проверки не соответствует норме, замените выключатель. Концевой выключатель двери задка (для пятидверных моделей): дверь задка закрыта: цепь разомкнута, дверь задка открыта: цепь замкнута |
