4.3.12 Снятие и установка рычага подвески / втулки

4.3.11. Снятие и установка рычага подвески / втулки

Снятие

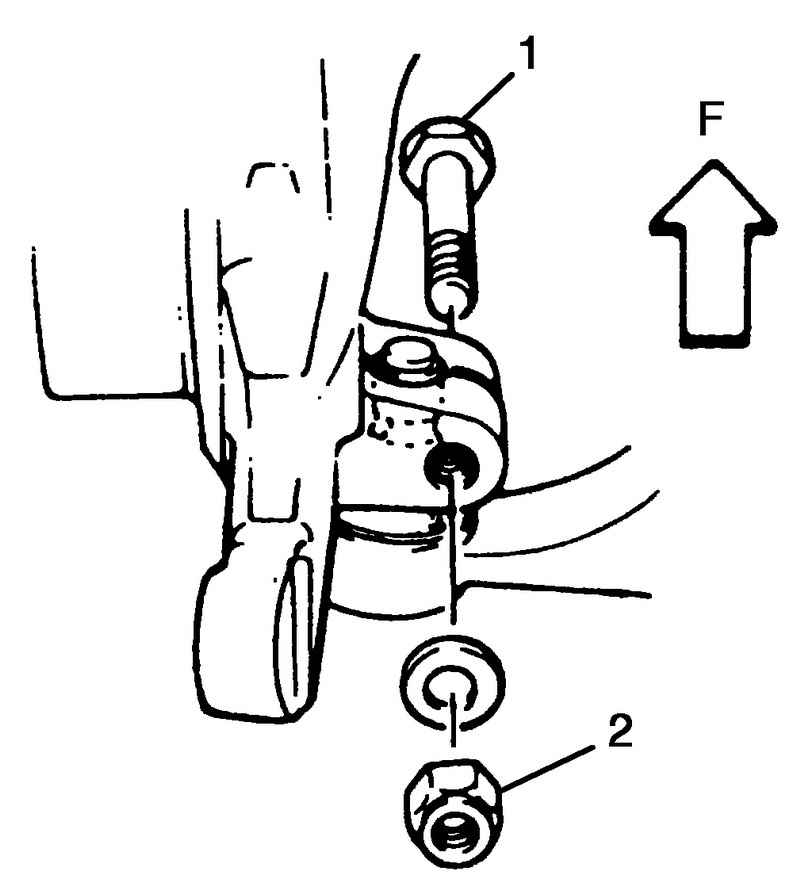

Рис. 4.58. Болт и гайка шарового рычага подвески

Отверните болт и гайку 2 шарового шарнира рычага подвески 1 (рис. 4.58). Выньте болты рычага подвески 1.

Рис. 4.59. Снятие рычага подвески

Выньте рычаг подвески 2 (рис. 4.59).
Установка Установите рычаг подвески, как показано, и временно затяните болты рычага 1 (рис. 4.58). Установите шаровой шарнир рычага подвески на поворотный кулак. Совместите канавку шарового пальца с отверстием в поворотном кулаке. Затем установите болт шарового шарнира 1 в направлении, показанном на рисунке 4.59. Затяните гайку шарового шарнира рычага подвески 2 номинальным усилием затяжки. Момент затяжки гайки шарового шарнира рычага подвески (a): 60 Н·м. Опустите автомобиль и затяните болты крепления рычага подвески 1 номинальным усилием затяжки. Момент затяжки болта крепления рычага (a): 90 Н·м. Проверьте углы установки передних колес.
