Автомобиль Suzuki Liana (Сузуки Лиана)Все автомобили » Suzuki Liana (Сузуки Лиана) . 4.3.4 Проверка и регулировка углов поворота управляемых колес4.3.3. Проверка и регулировка углов поворота управляемых колес

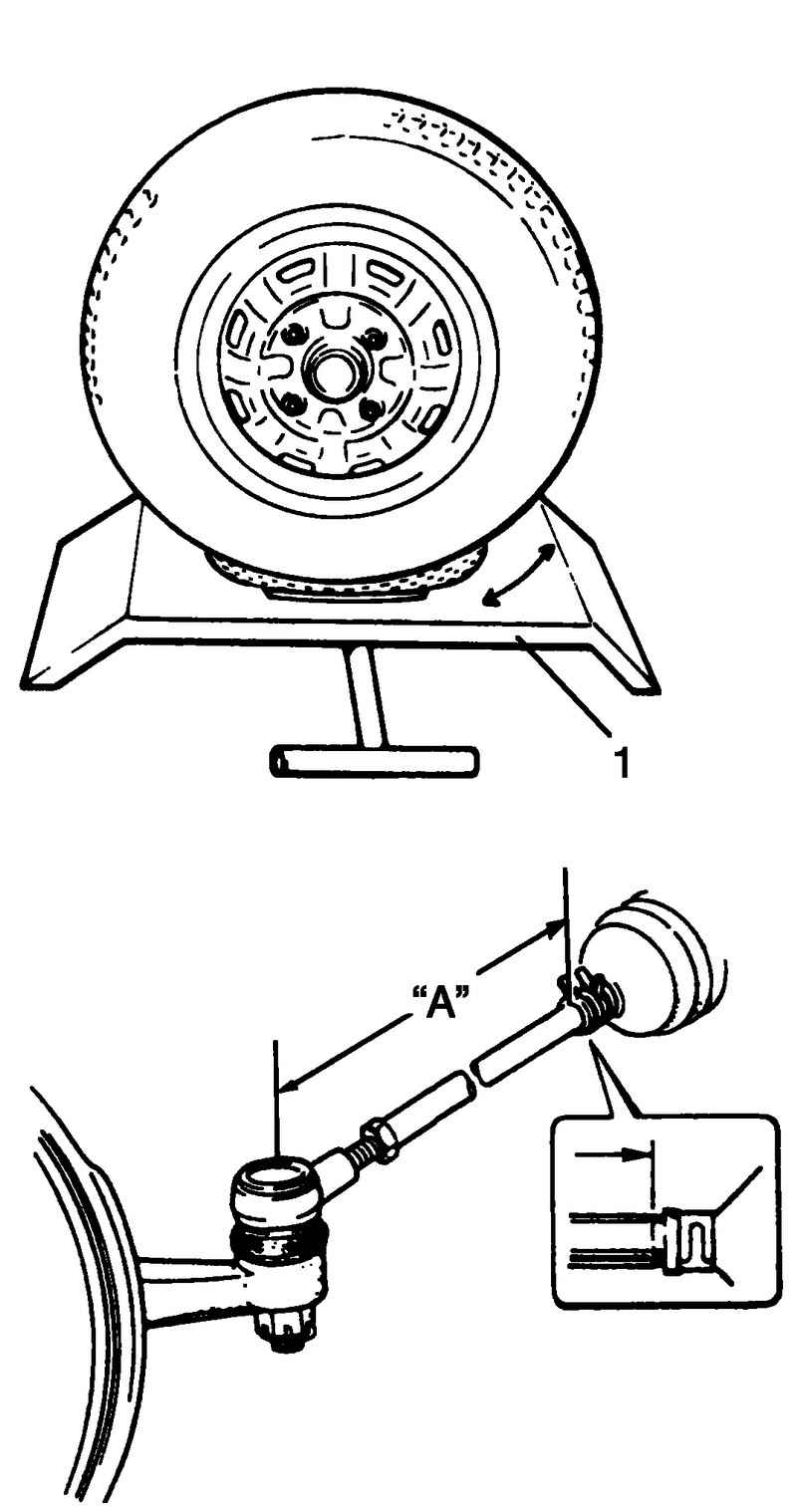

После замены рулевой тяги или ее наконечника, проверьте схождение, а затем также углы поворота управляемых колес при помощи шаблона для измерения радиуса поворота 1. Если углы поворота управляемых колес не соответствуют норме, проверьте равенство длин правой и левой тяг размеру «A» (рис. 4.18).
Угол поворота внутренний: 37,5° +3°, наружный: 32,5° +3°. Боковой увод (справочная информация) При проверке тестером бокового увода, боковой увод должен удовлетворять следующим характеристикам. Боковой увод: 1,0–4,0 мм/м. Если боковой увод превышает предельное значение, величина схождения или углов установки передних колес не может соответствовать норме. |
