2.2.11 Снятие и установка крышки цепи привода механизма газораспределения
2.2.10. Снятие и установка крышки цепи привода механизма газораспределения
|
Рис. 2.65. Детали крышки цепи привода механизма газораспределения: A – Количество уплотнителя; «a»: 3 мм; «b»: 2 мм; 1 – болт шкива коленчатого вала 2 – шкив коленчатого вала 3 – сальник: нанесите моторное масло на рабочую кромку сальника. 4 – крышка цепи привода механизма газораспределения 5 – штифт 6 – болты крепления крышки цепи привода механизма газораспределения
|
«A»: Нанесите уплотнитель 99000-31140 на сопрягаемые поверхности цилиндра и головки блока цилиндров;
«B»: Нанесите уплотнитель 99000-31250 на сопрягаемые поверхности крышки цепи привода механизма газораспределения
Снятие
Снимите силовой агрегат с автомобиля.
Отверните болт шкива коленчатого вала.

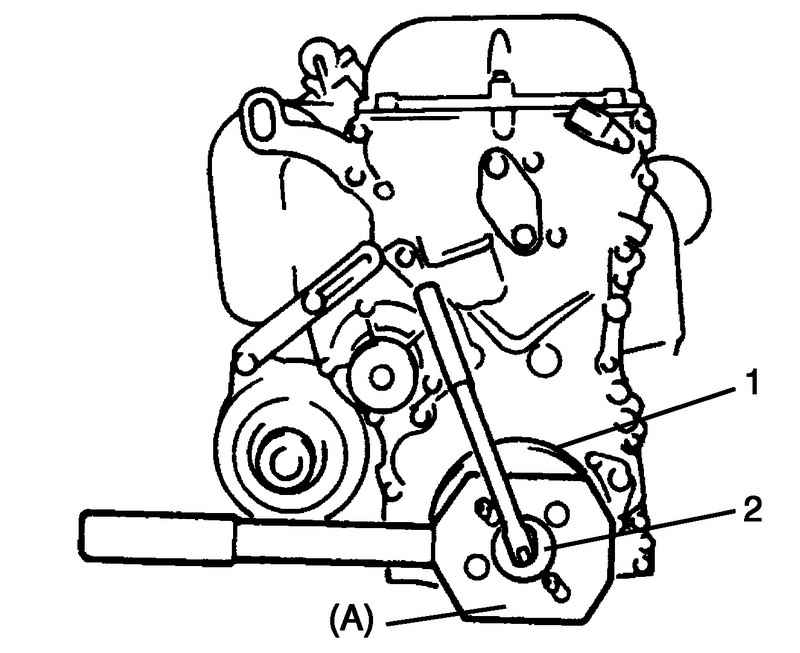

Чтобы зафиксировать шкив коленчатого вала 1, используйте специальный инструмент, как показано на рисунке 2.66.
Снимите шкив коленчатого вала 1.

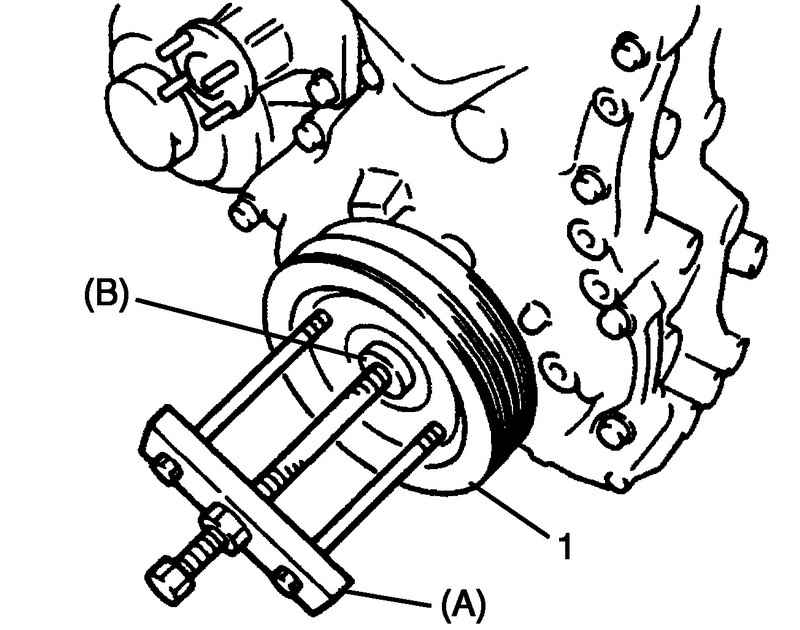

Если шкив снимается с трудом, используйте специальные инструменты, как показано на рисунке 2.67.
Снимите крышку головки блока цилиндров и масляный поддон.
Снимите кронштейн насоса гидроусилителя рулевого управления (если автомобиль оборудован рулевым управлением с гидроусилителем).
Снимите шкив насоса охлаждающей жидкости.
|

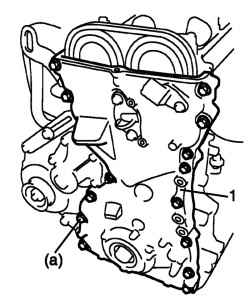

Рис. 2.68. Крышка цепи привода механизма газораспределения 1
|
Снимите крышку цепи привода механизма газораспределения 1 (рис. 2.68).
Установка
Установите сальник 1 в крышку цепи привода механизма газораспределения, если он снимался.
ПРИМЕЧАНИЕ

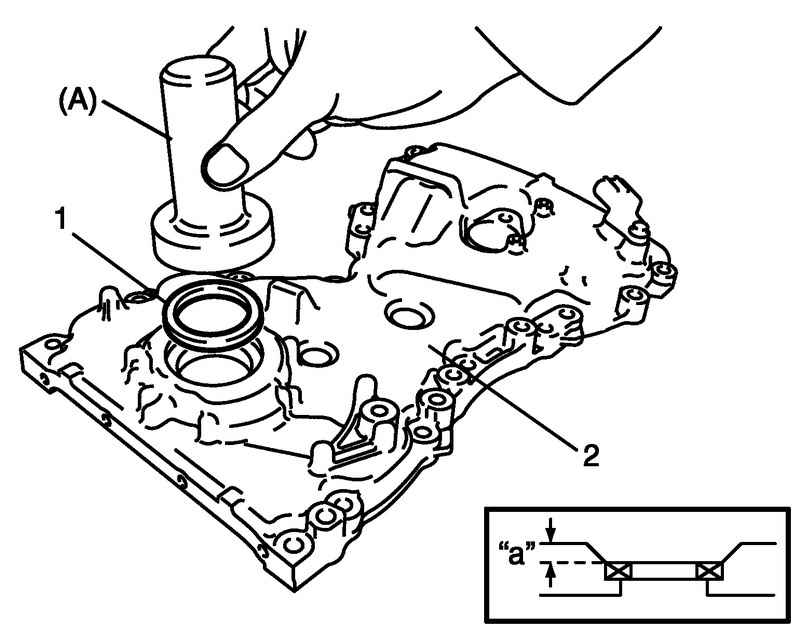

При монтаже нового сальника 1, запрессуйте сальник в крышку цепи привода механизма газораспределения 2 с использованием специального инструмента (для установки подшипников), как показано на рисунке 2.69.
|
Глубина установки сальника «a»: 1,5 мм.
|

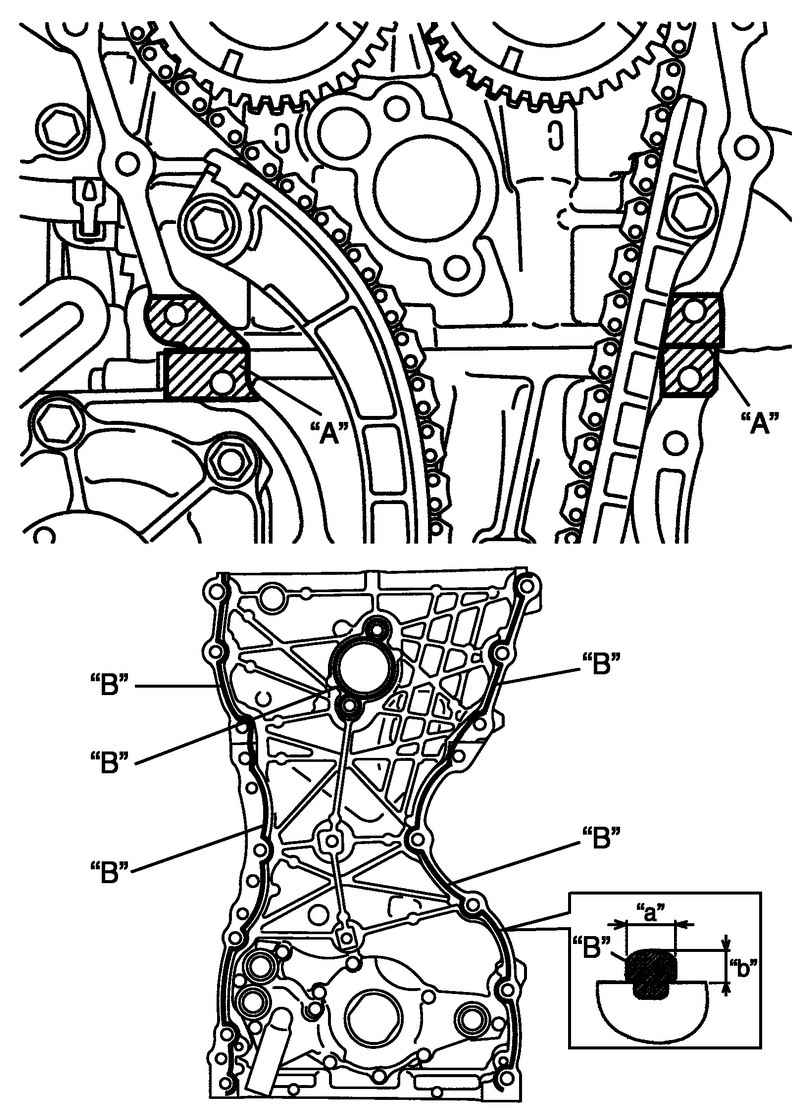

Рис. 2.70. Схема нанесения уплотнителя на сопрягаемые поверхности цилиндра и головки блока цилиндров и крышки цепи привода механизма газораспределения
|
Нанесите уплотнитель «A» на сопрягаемые поверхности цилиндра и головки блока цилиндров, нанесите уплотнитель «B» на сопрягаемую поверхность крышки цепи привода механизма газораспределения, как показано на рисунке.
«A»: Уплотнитель 99000-31140
«B»: Водостойкий уплотнитель 99000-31250
Количество уплотнителя для крышки цепи привода механизма газораспределения
Ширина «a»: 3 мм.
Высота «b»: 2 мм.
Нанесите моторное масло на рабочую кромку сальника, затем установите крышку цепи привода механизма газораспределения 1. Затяните болты и гайку номинальным усилием затяжки.
|

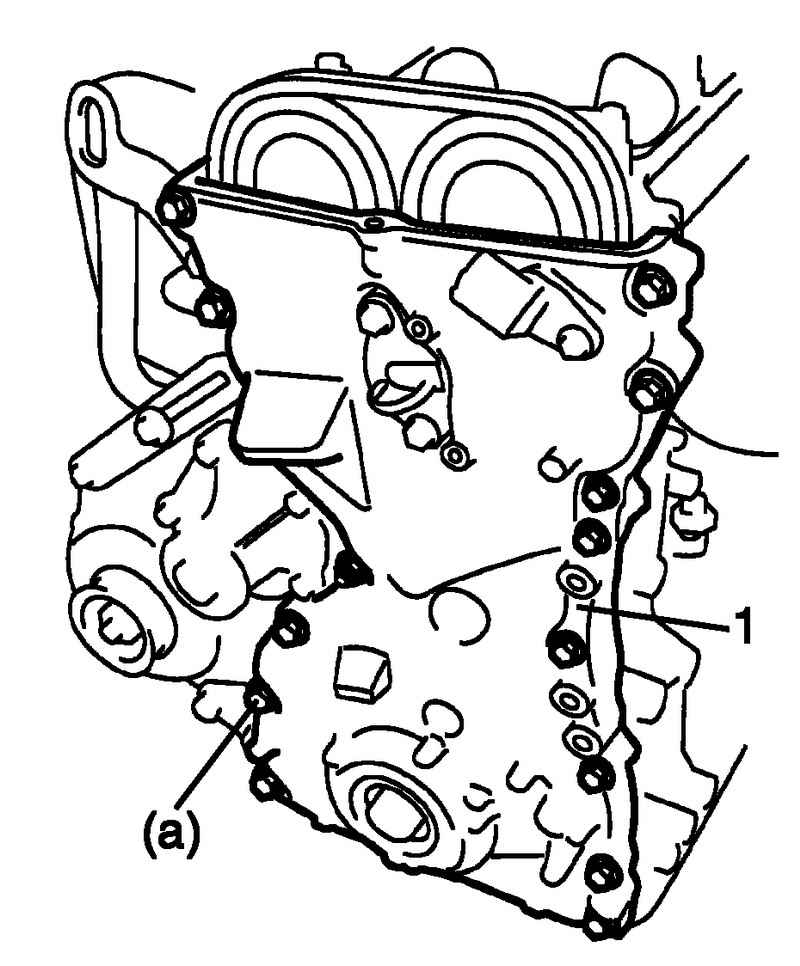

Рис. 2.71. Болт крышки цепи привода механизма газораспределения
|
ПРИМЕЧАНИЕ
Перед монтажом крышки цепи привода механизма газораспределения, проверьте надежность установки штифта (рис. 2.71).
|
Момент затяжки болта крышки цепи привода механизма газораспределения (a): 23 Н·м
Установите шкив насоса охлаждающей жидкости.
Установите кронштейн насоса гидроусилителя рулевого управления (если автомобиль оборудован рулевым управлением с гидроусилителем).
Установите крышку головки блока цилиндров.
Установите масляный поддон.
Установите шкив коленчатого вала 1. Затяните болт 2 номинальным усилием затяжки. чтобы зафиксировать шкив коленчатого вала, используйте специальный инструмент, как показано на рисунке 2.66.
Момент затяжки болта шкива коленчатого вала (a): 150 Н·м.
Установите силовой агрегат на автомобиль.
|
|
