2.2.6 Разборка и сборка дроссельного патрубка

2.2.5. Разборка и сборка дроссельного патрубка

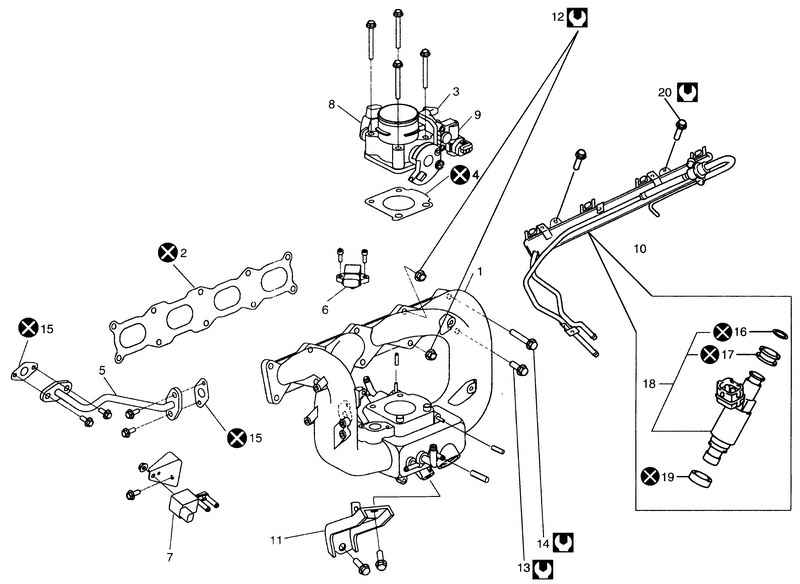

Рис. 2.44. Детали дроссельного патрубка и впускного коллектора: 1 – впускной коллектор; 2 – прокладка впускного коллектора; 3 – дроссельный патрубок; 4 – прокладка; 5 – трубка рециркуляции отработавших газов; 6 – датчик абсолютного давления во впускном коллекторе; 7 – клапан продувки фильтра системы улавливания паров бензина; 8 – датчик положения дроссельной заслонки; 9 – регулятор холостого хода; 10 – труба подачи топлива; 11 – элемент жесткости впускного коллектора; 12 – гайка крепления впускного коллектора; 13 – болт крепления впускного коллектора (короткий); 14 – болт крепления впускного коллектора (длинный); 15 – прокладка трубки системы рециркуляции отработавших газов; 16 – уплотнительное кольцо; 17 – уплотняющее кольцо; 18 – блок топливной форсунки; 19 – прокладка; 20 – болт крепления трубы подачи топлива
