2.2.13 Снятие и установка цепи привода механизма газораспределения и натяжителя цепи

2.2.12. Снятие и установка цепи привода механизма газораспределения и натяжителя цепи

Рис. 2.72. Детали цепи привода механизма газораспределения и натяжителя цепи: 1 – звездочка привода распредвала на коленчатом валу; 2 – цепь привода механизма газораспределения LJ; 3 – направляющая № 1 цепи привода механизма газораспределения; 4 – натяжитель цепи привода механизма газораспределения; 5 – блок регулятора натяжителя цепи привода механизма газораспределения; 6 – болт крепления регулятора натяжителя цепи; 7 – болт крепления натяжителя цепи; 8 – болт крепления направляющей цепи

Снятие Снимите крышку цепи привода механизма газораспределения.

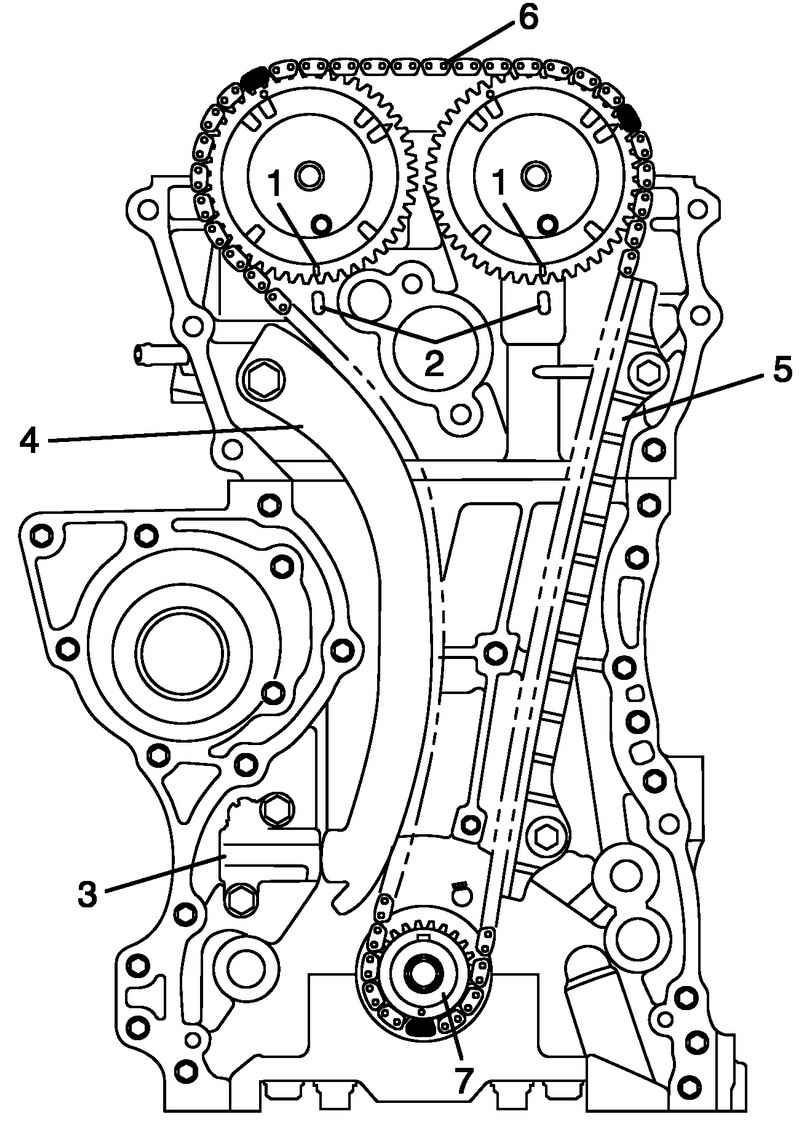

Рис. 2.73. Рабочий контур цепи привода механизма газораспределения

Совместите метки на звездочках распредвала привода впускных и выпускных клапанов 1 с пазами 2 на головке блока цилиндров вращая коленчатый вал (рис. 2.73). Снимите регулятор натяжителя цепи привода механизма газораспределения 3. Снимите натяжитель цепи привода механизма газораспределения 4. Снимите направляющую цепи привода механизма газораспределения №15. Снимите цепь привода механизма газораспределения 6 со звездочкой привода распредвала коленчатого вала 7.

ВНИМАНИЕ После того, как цепь привода механизма газораспределения снята, никогда не поворачивайте коленчатый вал и распредвалы независимо друг от друга на угол более, чем допускается в разделе «Установка». В противном случае, может произойти соприкосновение поршней и клапанов или самих клапанов между собой, при этом детали поршней и клапанов могут быть повреждены.

Установка

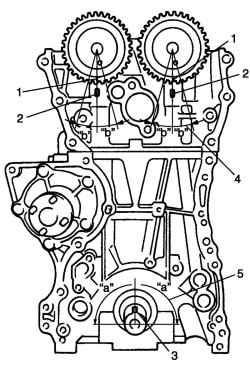

Рис. 2.74. Установка цепи привода механизма газораспределения

Проверьте что, установочные метки 1 на звездочках распредвалов привода впускных и выпускных клапанов совмещены с пазами 2 на головке блока цилиндров, как показано на рисунке 2.74. Установите шпонку 3 и поверните коленчатый вал таким образом, чтобы шпонка оказалась на валу сверху. «a»: 90°.

ВНИМАНИЕ После того, как цепь привода механизма газораспределения снята, никогда не поворачивайте коленчатый вал и распредвалы независимо друг от друга на угол более («a», «b»), чем показано на рисунке 2.74. В противном случае, может произойти соприкосновение поршней и клапанов или самих клапанов между собой, при этом детали поршней и клапанов могут быть повреждены.

Допустимый диапазон углов поворота распредвала (впуск и выпуск). По меткам на звездочке распредвала в пределах 15° от пазов на головке блока цилиндров вправо или влево. «b»: 15°.

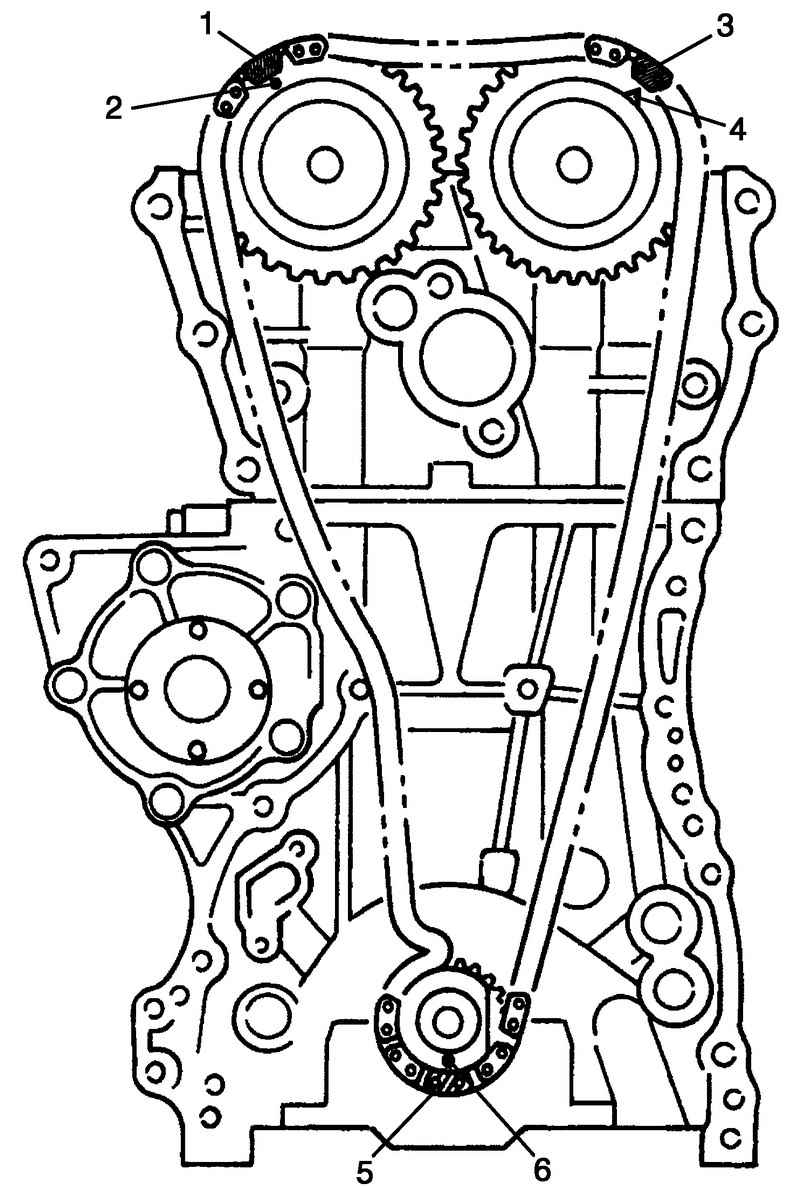

Допустимый диапазон углов поворота коленчатого вала По шпонке на коленчатом валу в пределах 90° вправо или влево. Установите цепь привода механизма газораспределения совместив темно-синюю пластину 1 цепи привода механизма газораспределения с меткой 2 на звездочке распредвала, а затем совместив темно-синюю пластину 3 и треугольную метку 4, как показано на рисунке 2.73. Установите звездочку коленчатого вала в цепь привода механизма газораспределения совместив золотую пластину 5 цепи привода механизма газораспределения с меткой 6 на звездочке коленчатого вала. Затем установите звездочку коленчатого вала с цепью на коленчатый вал. Нанесите моторное масло на поверхность трения направляющей №11 цепи привода механизма газораспределения и установите ее, как показано на рисунке 2.76. Затяните болты направляющей номинальным усилием затяжки.

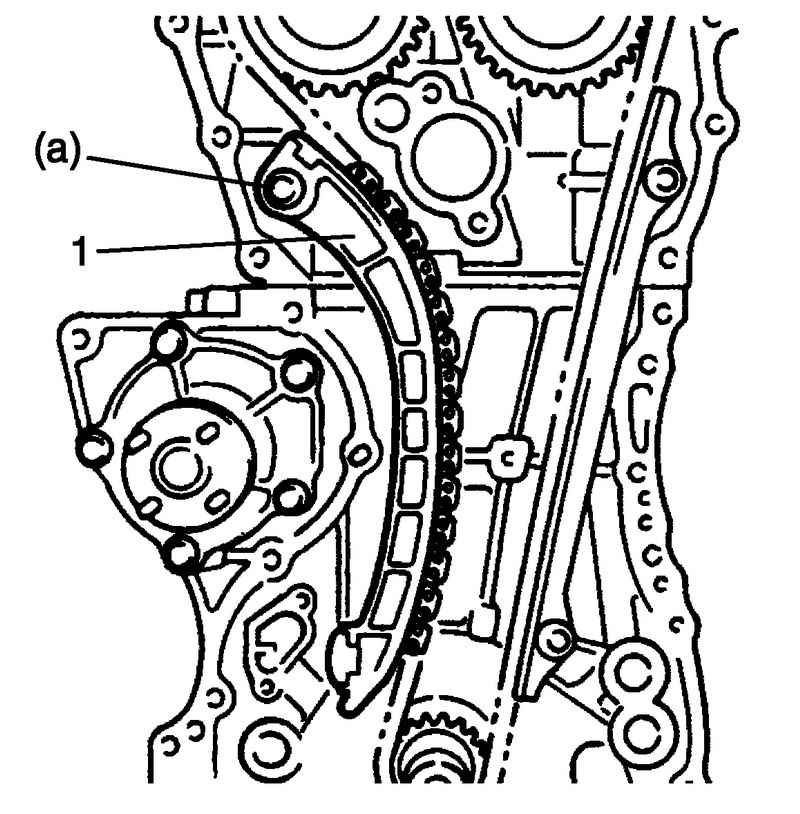

Рис. 2.75. Болт направляющей №1 цепи привода механизма газораспределения

Момент затяжки болта направляющей №1 цепи привода механизма газораспределения (a): 9 Н·м.

Рис. 2.76. Установка натяжителя цепи 1

Нанесите моторное масло на поверхность трения натяжителя цепи 1 и установите натяжитель цепи и втулку. Затяните болт натяжителя номинальным усилием затяжки (рис. 2.76). Момент затяжки болта натяжителя цепи привода механизма газораспределения (a): 22 Н·м. Проверьте совпадение установочных меток 1 на звездочках распредвалов привода впускных и выпускных клапанов с темно-синими пластинами 2 цепи привода механизма газораспределения, а также совпадение установочной метки 3 на звездочке коленчатого вала с золотой пластиной 4 цепи привода механизма газораспределения.

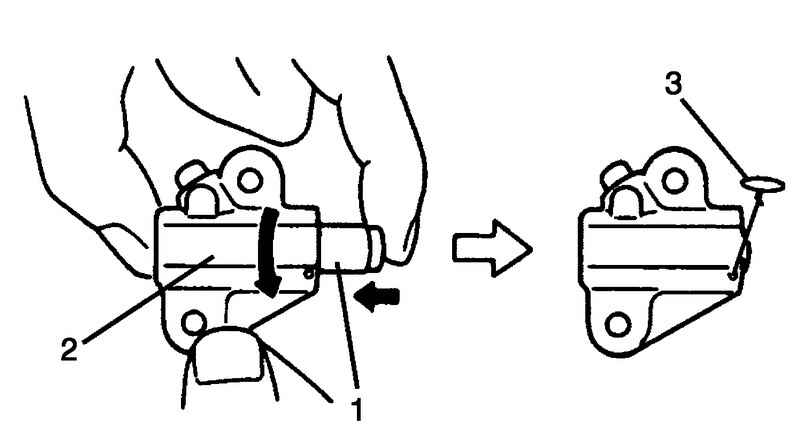

Рис. 2.77. Установка плунжера

Вверните плунжер 1 вращением регулятора натяжителя цепи привода механизма газораспределения 2 в направлении стрелки и установите фиксатор 3 (проволока) для удержания плунжера на месте (рис. 2.77). Установите регулятор натяжителя цепи привода механизма газораспределения 1 с фиксатором 2 (рис. 2.77).

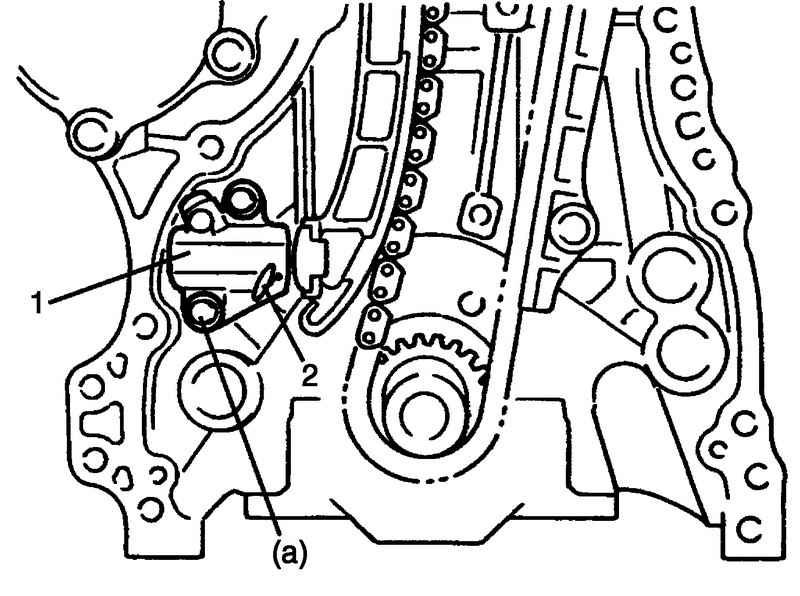

Рис. 2.78. Установка регулятора

Затяните болты регулятора номинальным усилием затяжки, а затем удалите фиксатор из регулятора натяжителя цепи (рис. 2.78). Момент затяжки болта регулятора натяжителя цепи привода механизма газораспределения (a): 11 Н·м.

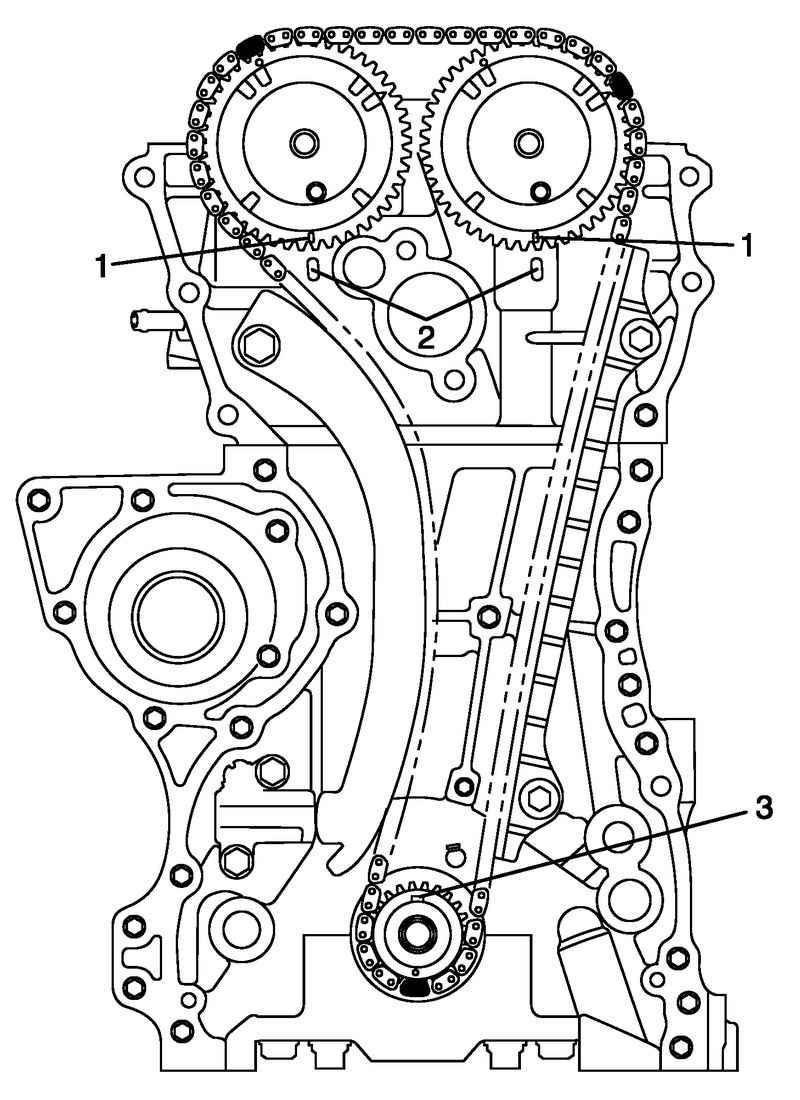

Рис. 2.79. Проверка совпадения меток 1 на звездочках распредвала привода впускных и выпускных клапанов с пазами 2 на головке блока цилиндров

Нанесите моторное масло на цепь привода механизма газораспределения, затем поверните коленчатый вал по часовой стрелке на 2 оборота и проверьте совпадение меток 1 на звездочках распредвала привода впускных и выпускных клапанов с пазами 2 на головке блока цилиндров, а также расположение шпонки 3 в верхней части коленчатого вала, как показано на рисунке 2.79. Если метки цепи привода механизма газораспределения и соответствующие установочные метки не совпадают, отрегулируйте положение звездочек и цепи привода механизма газораспределения. Установите крышку цепи привода механизма газораспределения.
