2.2.15 Снятие и установка распредвала, толкателя клапана и регулировочной прокладки

2.2.14. Снятие и установка распредвала, толкателя клапана и регулировочной прокладки

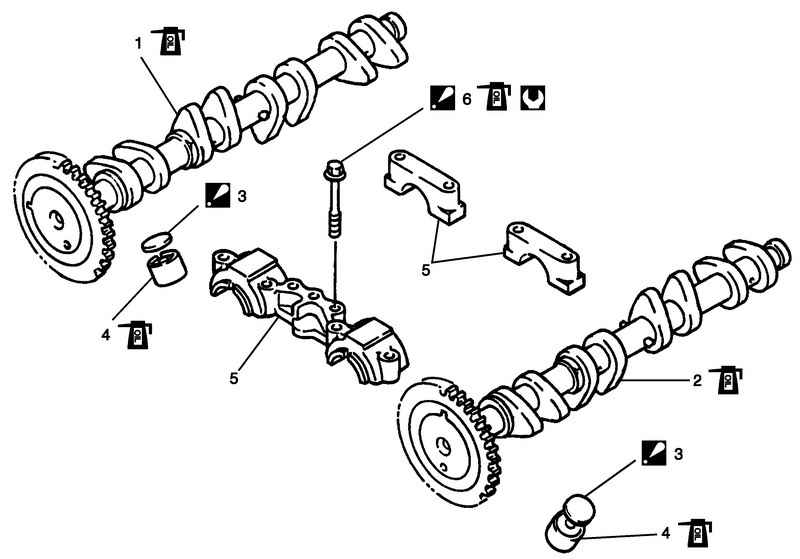

Рис. 2.84. Детали распредвала, толкателя клапана и регулировочной прокладки: 1 – распредвал привода впускных клапанов; 2 – распредвал привода выпускных клапанов; 3 – прокладка; 4 – толкатель клапана; 5 – корпус распределительного вала; 6 – болт корпуса распределительного вала

Снятие Снимите крышку цепи привода механизма газораспределения. Снимите цепь привода механизма газораспределения.

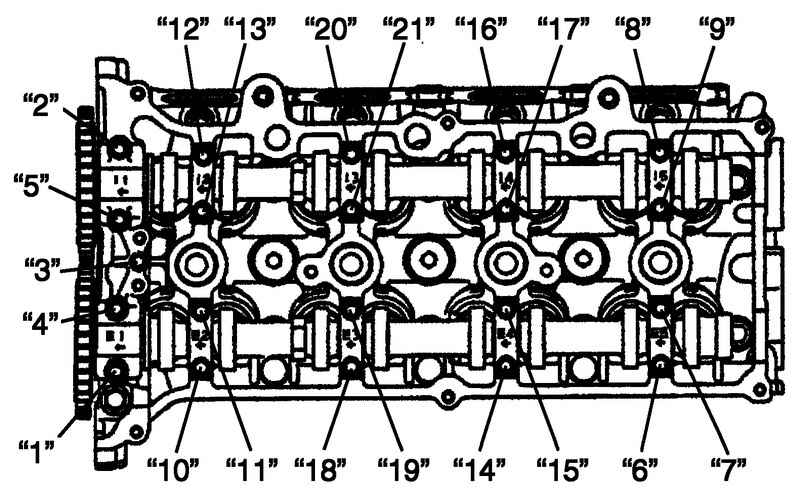

Рис. 2.85. Порядок ослабления болтов крепления корпуса распределительного вала

Ослабьте болты корпуса распределительного вала в порядке, показанном на рисунке 2.85 и полностью отверните их. Снимите корпуса распределительных валов. Снимите распредвалы привода впускных и выпускных клапанов.

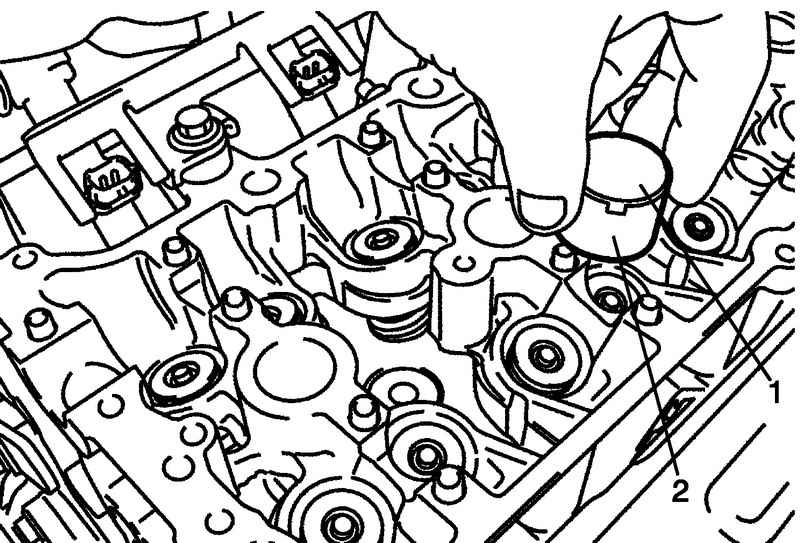

Рис. 2.86. Толкатель клапана 2 с регулировочная прокладка 1

Снимите толкатели клапанов 2 с регулировочными прокладками 1 (рис. 2.86).
Установка

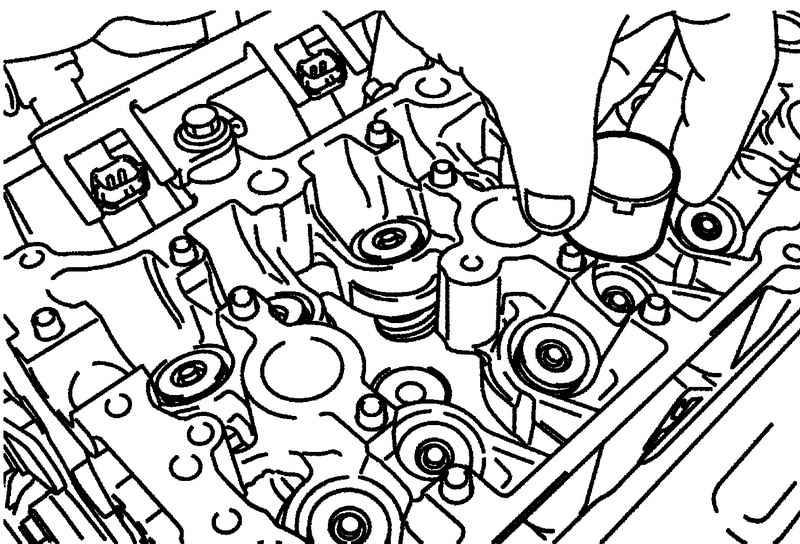

Рис. 2.87. Установка толкателя

Установите толкатели клапанов и регулировочные прокладки в головку блока цилиндров. Нанесите моторное масло по периферии толкателя клапана, затем установите его в головку блока цилиндров (рис. 2.87).

ПРИМЕЧАНИЕ При установке регулировочной прокладки, удостоверьтесь в том, что сторона прокладки, на которой нанесен № обращена к толкателю клапана.

Установите распредвалы 1.

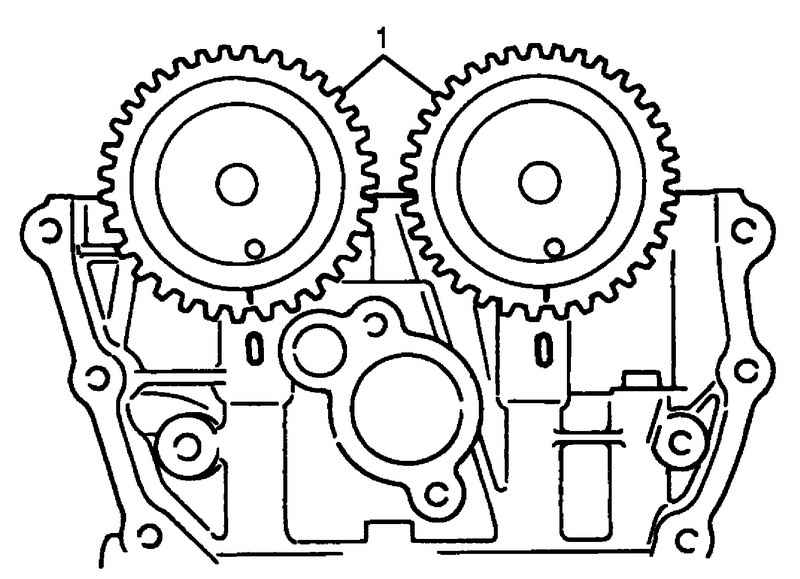

Рис. 2.88. Совмещение меток на звездочках при установке распредвалов

Нанесите моторное масло на поверхности трения каждого распредвала и опорные шейки распредвала, затем установите их, как показано на рисунке 2.88.

ПРИМЕЧАНИЕ Перед установкой распредвалов поверните коленчатый вал так, чтобы шпоночный паз был обращен вверх.

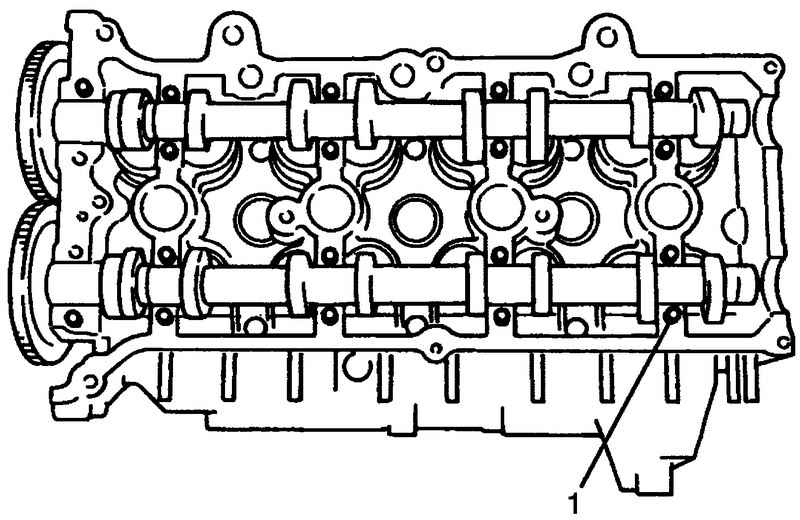

Рис. 2.89. Штифт корпуса распределительного вала 1

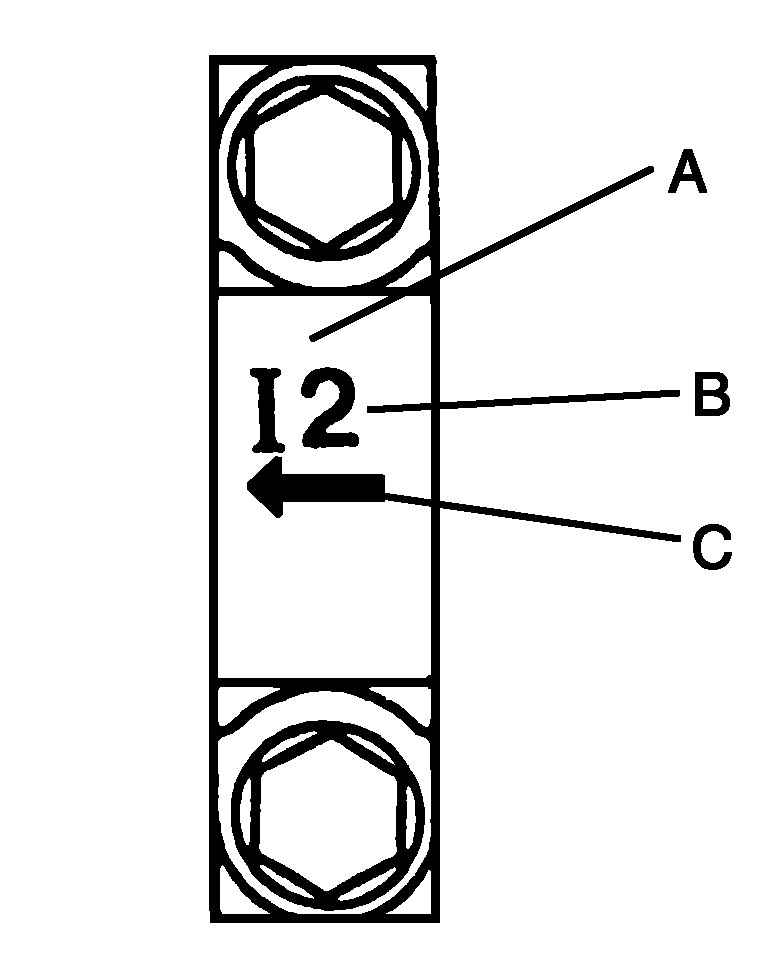

Рис. 2.90. Контрольная позиция корпусов распределительного вала: A – сторона впуска или E – сторона выпуска; B – положение со стороны цепи привода механизма газораспределения; C – указывает в сторону цепи привода механизма газораспределения

Установите штифты корпуса распределительного вала 1, как показано на рисунке 2.89. На каждом корпусе распределительного вала имеются рельефные метки которые, указывают положение и направление установки. Установите корпуса по этим меткам.

Рис. 2.91. Порядок затягивания болтов крепления корпуса распределительного вала

Смажьте моторным маслом болты корпусов и затяните их сначала временно. Затем затяните их в порядке, показанном на рисунке 2.91. Затягивайте болты постепенно, одновременно и ровно, повторите последовательность затяжки два или три раза прежде, чем окончательно затянуть болты номинальным усилием. Момент затяжки болты корпуса распределительного вала (a): Затяните моментом 11 Н·м. Установите цепь привода механизма газораспределения со звездочкой коленчатого вала. Установите крышку цепи привода механизма газораспределения. Проверьте зазоры в клапанах.
